STA-LRシリーズTOFレーザーレーダーセンサーは、5つの範囲（20/40/60/120/120/180メートル）で高速で安定した範囲を達成し、±d * 0.5％（90％の反射率）以内の精度を制御し、測定フランス<3CM（90％の反射性と強化を促進します。 測定。
STA-LRシリーズ高精度レーザーレーダーレンズレンズは、透過率を改善し、より明確な範囲を達成し、ガラス硬度、スクラッチ抵抗、耐食性、および拡張されたサービス寿命を導入するためにコーティングされたガラスレンズを採用します。組み込まれた温度補償により、-40°C〜+70°Cの広い動作温度範囲で正確な測定が可能になります。無人航空機の高さ制御、インテリジェントな輸送、インテリジェントな駐車場、スマートな農業などのフィールドに広く適用できます。
| 製品モデル | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| 製品のパフォーマンス | 測定範囲 | 20m@90％ 7m@10％ |
40m@90％ 15m@10％ |
60m@90％ 24m@10％ |
120m@90％ 45m@10％ |
180m@90％ 60m@10％ |
| 測定頻度 | 1-2000Hz | |||||
| 再現性 | ＜3cm | |||||
| 範囲の精度 | ±3cm（≤6m）、±0.5％（＞6m） | ±5cm（≤15m）、±0.5％（＞ 15m） | ±5cm（≤24m）、±0.5％（＞24m） | ±5cm（≤40m）、±0.5％（＞40m） | ||
| 範囲解像度 | 1cm | |||||
| 保護のクラス | IP65 | |||||
| 周囲光に対する抵抗 | 100klux | |||||
| 光学パラメーター | フィールド角 | 47mard （2.7°） | 39mard （2.2°） | |||
| レーザービーム発散角 | 34mard （1.9°） | 3mard （0.17°） | 9mard（ 0.5°） | |||
| レーザービーム波長 | 850nm | 905nm | ||||
| 目の安全 | クラスI（IEC 60825 - 1：2014） | |||||
| コミュニケーション インタフェース |
通信インターフェイス | lvttl/rs485/i/iic | lvttl/io/iic/pwm/rs485/rs232/can/ 4-20ma/io（npn）/io（pnp）/io（3.3v） |
|||
| 機械的インターフェイス | XH-4P端子（XHP-4） BMWケーブルコネクタ 管状端子（E0508） |
|||||
| 機械 電気パラメーター |
供給電圧 | 5V | 5V、12-28V | |||
| 最大消費電力 | ＜160MW | ＜200mw | ＜250MW | |||
| その他 | 全体的な次元 | 30*30*34mm | 40*40*45mm | |||
| 動作温度 | -20℃-70℃ | -40℃-70℃ | ||||
| 重さ | 20g | 35g | ||||
| 線の長さ | 35cm | 40cm | ||||
| 注：範囲の精度、範囲解像度、繰り返しの精度などはすべて、25の拡散反射率（90％反射率）の条件下で屋内でテストされました。条件の変化は、測定結果の変動につながる可能性があります。 | ||||||
LRシリーズの高精度レーザーレーダーレーダーには、11のインターフェイスと3つのコネクタがあります。
11種類のインターフェイス
●通信カテゴリ：LVTTL/TTL/IIC/CAN/RS232/RS485（MODBUS）
●アナログクラス：PWM/4-20MA
●スイッチタイプ：I0（3。3V）/I0（NPN）/IO（PNP）

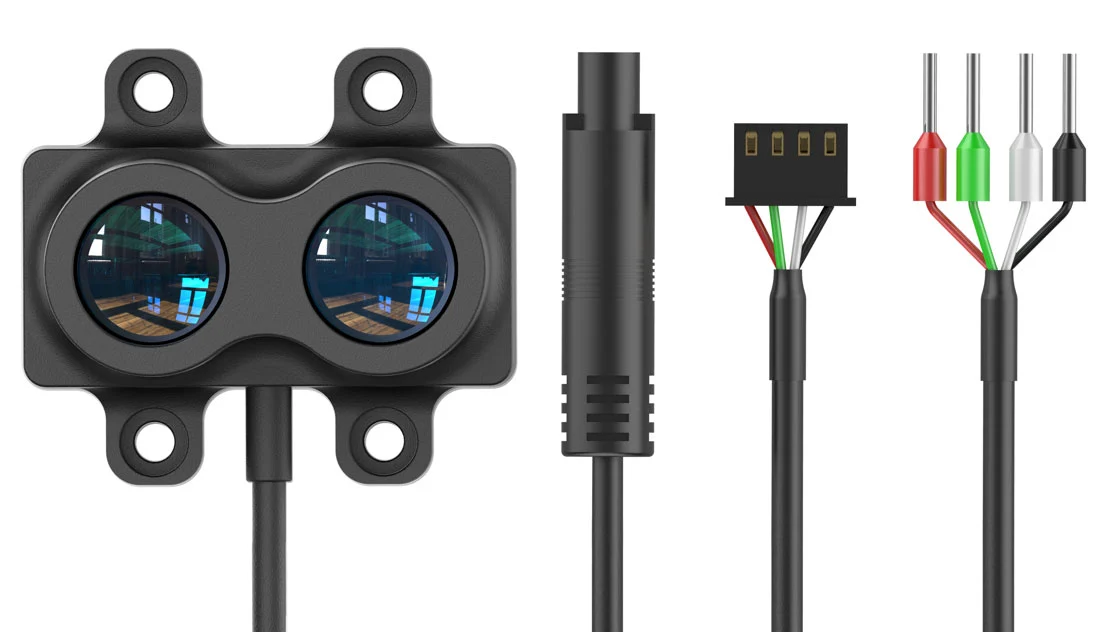

3種類のコネクタ
●XH-4Pコネクタ（デフォルト）：電子エンジニアが広く使用しているコネクタ。
●BMWケーブルコネクタ（カスタマイズ）：IP67ダストプルーフとコネクタでの防水、プラグが簡単でプラグを抜く。
●チューブターミナル（モデル：E0508）：自動化機器で広く使用されているタイプの配線端子。

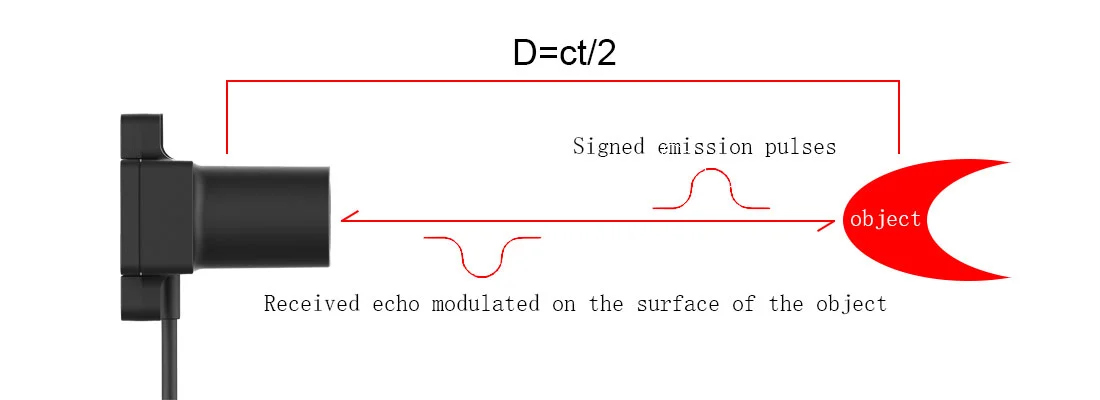

LRシリーズレーザーレーダーのレーダーは、改善されたテクノロジーを使用し、工場以前の署名と組み合わせると従来のパルスTOFメソッドの利点を継承し、LRXXシリーズのバランスの精度と速度を高め、屋外でうまく機能します。
製品の詳細については、Jioptik にお問い合わせください。
