905nm LRF モジュールは最新の測距システムにどのように適用されますか?

記事の要約

A 905nm LRFモジュールは、現代のレーザー測距および距離測定システムの中核コンポーネントであり、産業オートメーション、インテリジェント輸送、屋外測量、および電気光学統合に広く採用されています。この記事では、905nm LRF モジュールの包括的な技術分析を提供し、その仕組み、適用場所、その仕様が実際のシステム要件とどのように一致するかを説明します。エンジニアリングの評価と調達の決定をサポートするために、詳細なパラメーター、構造化された説明、および一般的な技術的な質問が含まれています。ディスカッションは、実践的な統合に関する洞察と、さらなる技術協力のための JioptiK へのブランド参照で終わります。

目次

• 1. 905nm LRF モジュールは距離測定でどのように機能しますか?
• 2. 905nm LRF モジュールの仕様はどのように定義され、評価されますか?
• 3. 905nm LRF モジュールはどのようにアプリケーション システムに統合されますか?
• 4. 905nm LRF モジュールは将来の測距技術でどのように進化しますか?

1. 905nm LRF モジュールは距離測定でどのように機能しますか?

905nm LRF モジュールは飛行時間 (ToF) 原理に基づいて動作し、905 ナノメートルの波長で放射されたレーザー パルスがターゲットに向かって進み、その表面で反射して受信機に戻ります。このモジュールは、発信から受信までの経過時間を正確に測定することで距離を計算します。

905nm の波長は近赤外線スペクトル内に位置し、大気中の透過効率とコンポーネントの可用性のバランスをとります。この波長は、シリコンベースの検出器と確立された半導体レーザー技術との互換性により広く使用されています。

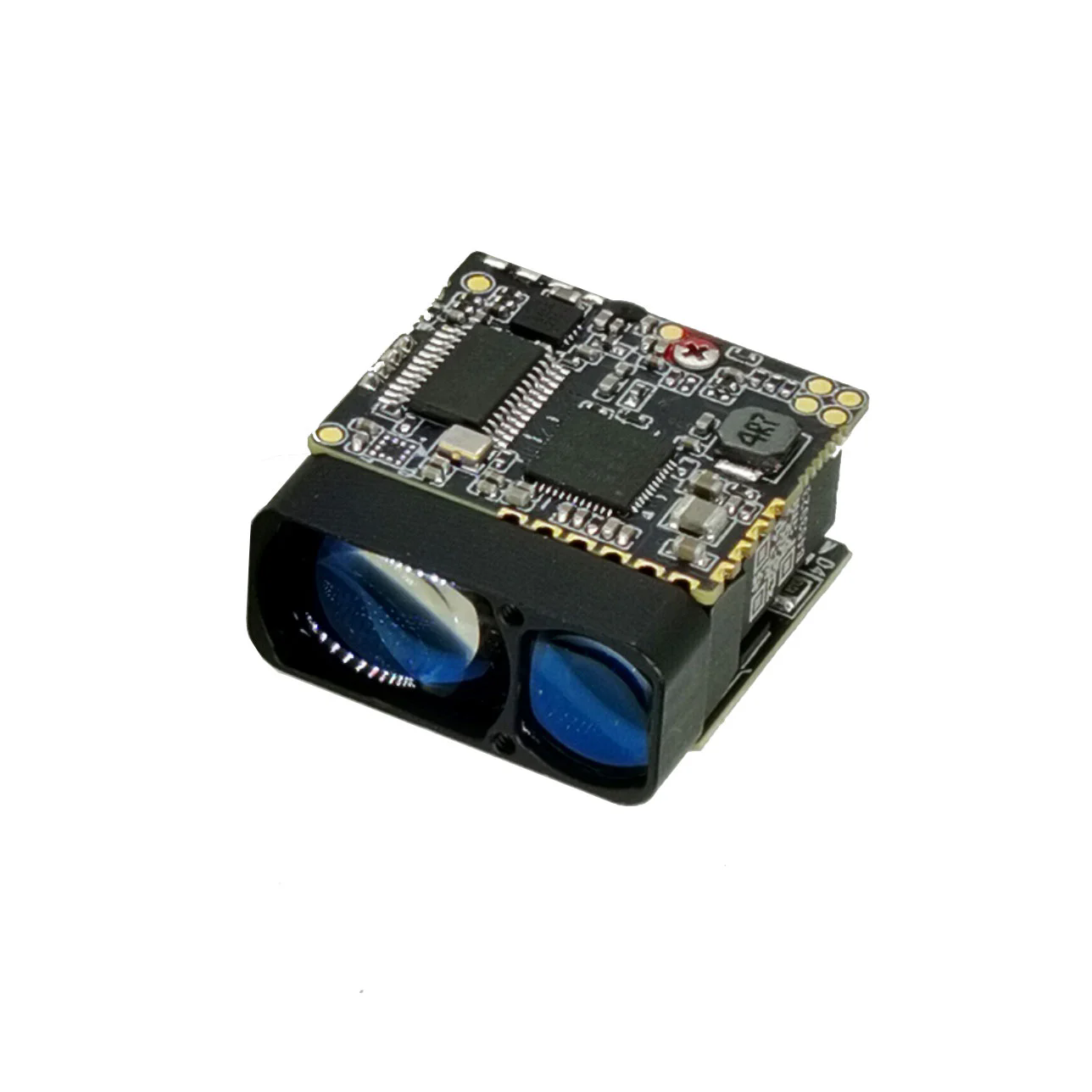

一般的な 905nm LRF モジュールは、レーザーエミッター、受信光学系、光検出器、タイミング回路、信号処理ユニット、および通信インターフェイスで構成されます。これらのコンポーネントを組み合わせることで、霧、塵、反射率の変化などのさまざまな環境条件下でも正確な測距が可能になります。

実際のシステムでは、モジュールは内蔵測距ユニットとして機能し、さらなる計算、意思決定、または視覚化のためにリアルタイムの距離データをホスト コントローラーに送信します。

2. 905nm LRF モジュールの仕様はどのように定義され、評価されますか?

905nm LRF モジュールの技術的評価には、そのコア性能パラメータを明確に理解する必要があります。これらの仕様により、短距離の精密測定か長距離の屋外検出かにかかわらず、特定の用途への適合性が決まります。

以下は、産業グレードの 905nm LRF モジュールの代表的な技術パラメータの総合概要です。

これらのパラメータはシステムレベルのパフォーマンスに直接影響します。たとえば、ビーム発散は長距離での空間分解能に影響を与えますが、パルス繰り返し周波数は動的シナリオでのリアルタイム応答性を決定します。

モジュールを評価する際、エンジニアは多くの場合、温度範囲全体での安定性、出力データの一貫性、既存の電気光学サブシステムとの互換性を優先します。

3. 905nm LRF モジュールはどのようにアプリケーション システムに統合されますか?

905nm LRF モジュールの統合は業界によって異なりますが、通常は標準化されたオプトエレクトロニクス設計手法に従います。このモジュールは通常、電源管理、データ処理、機械的調整を提供するホスト プラットフォームに組み込まれます。

一般的なアプリケーション ドメインには次のものがあります。

インテリジェント交通システムでは、905nm LRF モジュールは障害物の検出、速度取り締まり、車両の位置決めに使用されます。高速応答と長距離機能により、屋外での信頼性の高い運用をサポートします。

産業オートメーションでは、このモジュールによりクレーン、ロボット、マテリアルハンドリングシステムの非接触距離測定が可能になり、機械的摩耗が軽減され、安全性が向上します。

監視システムやターゲティング システムなどの電気光学ペイロードでは、モジュールが画像センサーと同期して、視覚出力と一致する正確な距離データを提供します。

システム設計者は、統合中に光学的位置合わせ、電磁適合性、熱放散を考慮する必要があります。適切なキャリブレーションにより、測定された距離が光軸およびシステム基準フレームと確実に一致します。

905nm LRF モジュールに関するよくある質問

Q: ターゲットの反射率は測距パフォーマンスにどのような影響を与えますか?
A: ターゲットの反射率は、返される信号の強度に直接影響します。高反射率の表面により長い検出距離が可能になりますが、低反射率または拡散ターゲットは有効範囲を狭め、信号の平均化が必要になる場合があります。

Q: 905nm LRF モジュールは悪天候下でどのように動作しますか?
A: 近赤外線の波長は霧、雨、または塵の中である程度の減衰を受けますが、905nm モジュールは最適化されたパルス エネルギーと信号処理アルゴリズムを通じて信頼性の高いパフォーマンスを維持します。

Q: 905nm レーザー測距では目の安全はどのように管理されますか?
A: 目の安全性はパルス持続時間、繰り返し率、ビーム発散によって制御され、効果的な測距機能を維持しながら国際的なレーザー安全基準への準拠を保証します。

4. 905nm LRF モジュールは将来の測距技術でどのように進化しますか?

905nm LRF モジュールの将来の開発は、コンパクトさ、高度な統合、および信号インテリジェンスの向上に対する需要によって推進されています。半導体レーザーと検出器の進歩により、消費電力を削減しながら性能が向上し続けています。

新しいトレンドには、AI 対応の処理ユニットとのより緊密な統合が含まれており、リアルタイムのフィルタリング、オブジェクト分類、および適応型測距戦略が可能になります。 LRF データと視覚センサーや慣性センサーを組み合わせるマルチセンサー フュージョンは、先進的なプラットフォームの標準になりつつあります。

代替波長の出現にも関わらず、905nm LRF モジュールは、その成熟したサプライ チェーン、規制への馴染み、実証済みの現場での信頼性により、依然として有力な選択肢となっています。

などのメーカージオプティックは、進化する業界標準を満たすために 905nm LRF モジュールの設計を改良し続け、商用アプリケーションと特殊アプリケーションの両方に拡張可能なソリューションを提供します。

905nm LRF モジュールに関する詳細な仕様、カスタマイズ オプション、または技術的な相談を求めているシステム インテグレーターおよびプロジェクト開発者には、JioptiK との直接コミュニケーションをお勧めします。お問い合わせカスタマイズされた測距ソリューションを特定の運用要件にどのように合わせることができるかを調査します。
