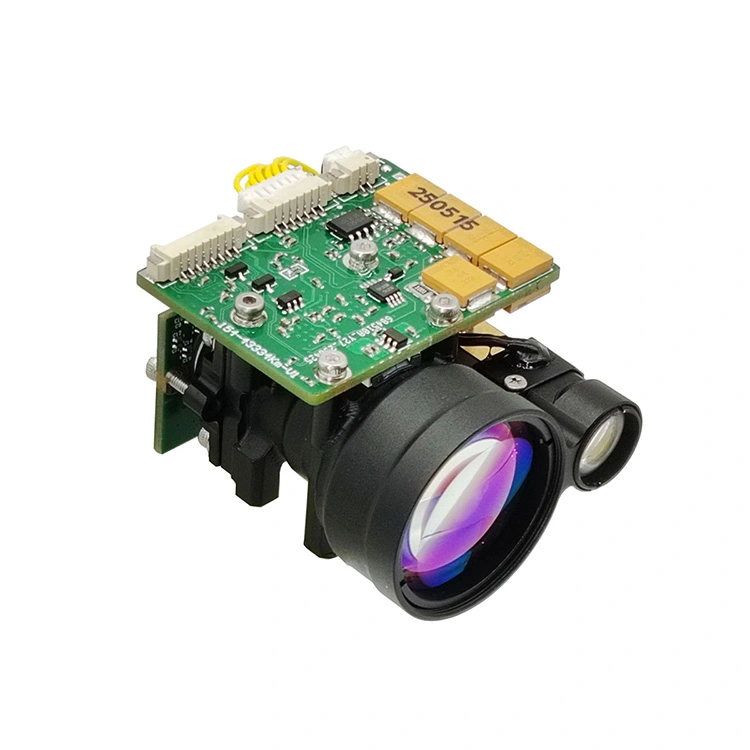

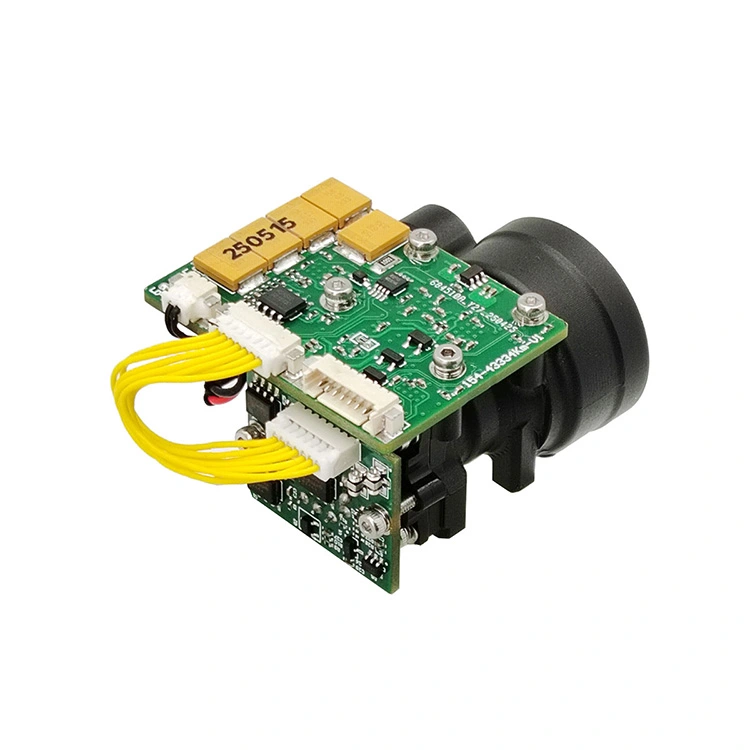

STA-B50Xは、人間の眼に安全なレーザー距離測定モジュールであり、ターゲット距離を検出し、シリアル通信を通じて測定距離を上部コンピューターに送信できます。視認性≥12km、ターゲット反射率0.3以上、湿度≤80%、車両(2.3m×2.3m NATOターゲット)の距離距離≥5km。
(1)単一の範囲と連続的な範囲。
(2)レーザー範囲のコマンドに応答し、停止コマンドに従っていつでも範囲を停止できます。
(3)距離測定中のパルスごとに1回の出力距離データとステータス情報。
(4)送信されたレーザーパルスの累積数を報告できます(電力の損失はありません)。
(5)距離の選択、前後のターゲットの表示。
(6)セルフテスト機能。
アイテム | 技術パラメーター | 命令 |
モデル | STA-B50X | |
動作波長 | 1535±5nm | |
目の安全 | クラス1(IEC 60825-1) | |
開口部を受信します | φ25mm | |
放射口径 | φ10mm | |
範囲の機能 | 30-8000m | |
範囲の範囲 | ≥10000m | 最大範囲、反射率:0.9、オブザーバーの可視性25km |
≥7000m | 大きな建物のターゲット、反射率:0.6、オブザーバーの視認性20 km | |
≥5000m | NATOターゲット | |
≥3000m | 人間のターゲット | |
≥1500m | UAVターゲット | |
ミニレンジ | 30m | |
マルチターゲット検出 | 最大3つのターゲット | |
範囲解像度 | 30m | |
範囲の精度 | ±1m | |
範囲の周波数 | 1〜10Hz調整可能 | |
精度 | ≥98% | |
誤ったアラーム率 | 1% | |
発散角 | ≤0.5mrad | |
通信インターフェイス | RS422 | TTL/RS232インターフェイスをカスタマイズできます |
電圧 | DC9〜32V | |
消費電力 | ≤1.2W(@1Hz) | 作業力 |
≤5W@12V | ピークパワー | |
0.1W | スタンバイパワー(電源を接続する) | |
レーザー光軸の安定性 | ≤0.05mrad | |
並列エラー | ≤0.3mrad | 参照への取り付けへの光軸の並列誤差誤差 |
機械的ショック | 75g、1ms | |
作業温度 | -40℃~+70℃ | |
保管温度 | -55℃~+75℃ | |
信頼性 | MTBF≥1500H | |

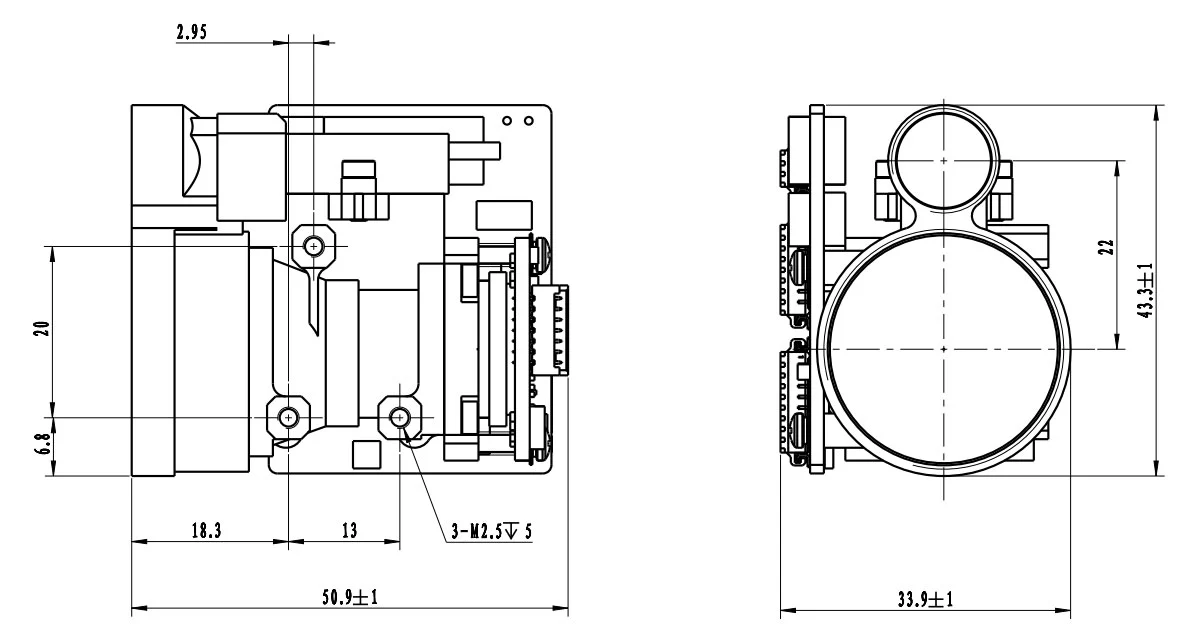

サイズ | ≤50x32x43.5mm | |
重さ | ≤75g | |
主な関数 | 最初と最後のターゲット範囲、 マルチターゲット範囲、 距離選択性 |
注:
1)NATOターゲットサイズ2.3 m×2.3 m;ヒトターゲットサイズ0.5 m×1.7 m; UAVターゲットサイズ0.2 m×0.3 m;反射率30%、湿度以下、オブザーバーの可視性は12km以上
ピン | 意味 | 説明する |
1 | GND | 弦 |
2 | パワーはです | 3〜5 Vの電源 |
3 | uart_nc | (空の) |
4 | uart_tx | シリアルポート送信機、TTL_3.3Vレベル |
5 | uart_rx | TTL_3.3Vレベルのシリアルポート受信エンド |
6 | Power_on | モジュール電源スイッチ、TTL_3.3Vレベル。 (> 0.7Vオン、デフォルトで<0.15Vオフ) |
ピン | 意味 | 関数 | メモ |
1 | Rx+ | RS422レシーバー + | 青 |
2 | rx- | RS422レシーバー - | 緑 |
3 | tx- | RS422トランスミッション - | 紫 |
4 | Tx+ | RS422トランスミッション + | 黄色 |
5 | GND | 通信グラウンドワイヤー | 白 |
6 | vee | 電源 + | 赤 |
7 | GND | 電源 - | 黒 |
8 | pwnおよび | / | 灰 |
OEM/ODM範囲のモジュールとカスタムソリューション
B50Xは、便利で強力でコンパクトなレーザー範囲のソリューションを探しているシステムインテグレーター向けに設計されています。幅広いアプリケーションで信頼できるパフォーマンスを提供します。

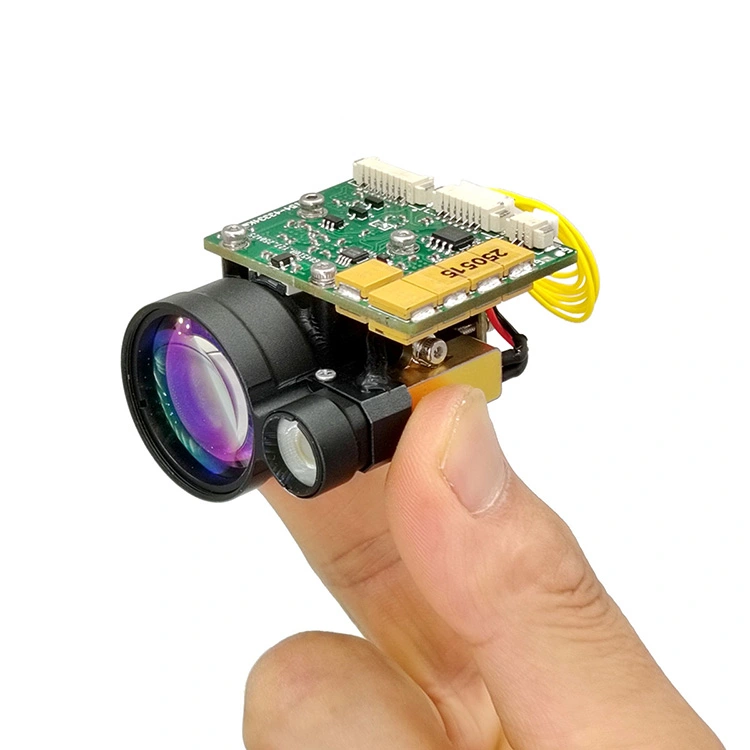

非常に小さく、超軽量で、消費電力が低く、長距離で測定できます。ハンドヘルドデバイス(サーマルイメージング)、武器の取り付けアプリケーション、ポータブルシステム、軽量センサースイート、無人航空機またはUGVに適しています。
1。トランスミッションプロトコル:非同期シリアル通信。
2。ポートレート:115200;
3。データビット:10ビット:1つのスタートビット、8つのデータビット、ワンストップビット、無効な検証。
4。データ構造:データは、ヘッダーバイト、コマンドパーツ、データの長さ、パラメーターパーツ、およびチェックバイトで構成されています。
5。通信モード:マスターコントロールはコントロールコマンドを横置のマシンに送信し、横方向のマシンは命令を受信して実行します。範囲の状態では、範囲のマシンは、範囲のサイクルに応じて、範囲のマシンのデータとステータスを上部コンピューターに送り返します。通信形式とコマンドコンテンツを次の表に示します。
a)メインコントロール送信
送信されるメッセージの形式は次のとおりです。
STX0 | CMD | レン | data1h | data1l | chk |
表2送信されたメッセージの形式の説明
注文番号 | 名前 | 説明する | コード | 備考 |
1 | STX0 | メッセージ開始フラグ | A5(H) | |
2 | CMD | CW | 表3を参照してください | |
3 | レン | DL | 開始マーク、コマンドワード、チェックサムを除くすべてのバイトの数 | |
4 | データ | パラメーター | 表3を参照してください | |
5 | 到着 | |||
6 | chk | XOR検証 | 有効なバイトを除いて、他のすべてのバイトはXoredです |
コマンドは次のように説明されています。
表3マスターから横隔機に送信されたコマンドとデータワードの説明
注文番号 | CW | 関数 | データバイト | 備考 | 長さ | 例コード |
1 | 0x00 | 停止 | データ= 00(H) datal = 00(H) |
レンジファインダーは測定を停止します | 6バイト | A5 00 02 00 A7 |
2 | 0x01 | シングルレンジ | データ= 00(H) datal = 00(H) |
6バイト | A5 01 02 00 00 A6 | |
3 | 0x02 | 連続的な範囲 | データ= XX (H) datal = yy(H) |
データは、MSの範囲期間を説明しています | 6バイト | A5 02 02 03 E8 4E(1Hz範囲) |
4 | 0x03 | セルフチェック | データ= 00(H) datal = 00(H) |
6バイト | A5 02 02 00 A4 | |
5 | 0x04 | 選択まで最も近い距離を設定します | データ= XX (H) datal = yy(H) |
データは、ブラインドゾーンの値、ユニット1Mを説明しています | 6バイト | A5 04 02 00 64 C7 (100mが最も近い距離です) |
6 | 0x06 | 光出力クエリの累積数 | データ= 00(H) datal = 00(H) |
光出力クエリの累積数 | 6バイト | A5 06 02 00 A1 |
7 | 0x11 | APD電源がオンになっています | データ= 00(H) datal = 00(H) |
6バイト | A5 11 02 00 B6 | |
8 | 0x12 | APD電源はオフです | データ= 00(H) datal = 00(H) |
6バイト | A5 12 02 00 B5 | |
9 | 0xeb | 番号クエリ | データ= 00(H) datal = 00(H) |
番号クエリ | 6バイト | A5 EB 02 00 00 4c |
a)メインコントロールはフォーマットを受け取ります
受信したメッセージの形式は次のとおりです。
STX0 | CMD | レン | データ | 日付0 | chk |
表4受信したメッセージの形式の説明
注文番号 | 名前 | 説明する | コード | 備考 |
1 | STX0 | メッセージ開始フラグ1 | A5(H) | |
2 | cmd_jg | データコマンドワード | 表5を参照してください | |
3 | レン | DL | 開始マーク、コマンドワード、チェックサムを除くすべてのバイトの数 | |
4 | dn | パラメーター | 表5を参照してください | |
5 | D0 | |||
6 | chk | XOR検証 | 有効なバイトを除いて、他のすべてのバイトはXoredです |
メインコントロール受信ステータス説明:
表5に、レンジファインダーからマスターコントローラーに送信されたデータワードを示しています
注文番号 | CW | 関数 | データバイト | 備考 | 全長 |
1 | 0x00 | 停止 | d1 = 00(H) d0 = 00(H) |
6バイト | |
2 | 0x03 | セルフチェック | D8〜D1 | D8 -D7:-5V電圧、ユニット0.01V。 D6-D5:死角値、ユニット1M D4:APD高電圧値、ユニットV; D3:APD温度を示すCHARタイプ、ユニット:摂氏度。 D2-D1: +5V電圧、ユニット0.01V |
12バイト |
3 | 0x04 | 最も近いアクセス設定までの距離、ユニットm | D1 D0 | データは、最寄りの距離値、ユニット1Mを説明しています。 高く開始し、低くなります |
6バイト |
4 | 0x06 | 光出力クエリの累積数 | D3〜D0 | データは、最初にハイバイトでライト数、4バイト、4バイトを表します | 7バイト |
5 | 0x11 | APD電源がオンになっています | d1 = 00(H) d0 = 00(H) |
APD電源がオンになっています | 6バイト |
6 | 0x12 | APD電源オフ | d1 = 00(H) d0 = 00(H) |
APD電源はオフです | 6バイト |
7 | 0xed | 残業しています | 0x00 0x00 | レーザーはレーザー作業保護下にあり、測定することはできません。 | 6バイト |
8 | 0xee | 有効性エラー | 0x00 0x00 | 6バイト | |
9 | 0xef | シリアルポート通信タイムアウト | 0x00 0x00 | 6バイト | |
10 | 0x01 | シングルレンジ測定(単一のターゲット、2番目と3番目のターゲットのゼロ、ターゲットの開始と終了時の3番目のターゲットの場合はゼロ) | D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 |
D8-D6最初のターゲット距離(ユニット0.1m) D5-D3 2番目のターゲットまでの距離(ユニット:0.1m) D2-D0 3番目のターゲット距離(ユニット0.1m) 3。目標は近くから遠くまでです D9(BIT7-BIT0)フラグバイト: D9は、メイン波を示す7番目の位置です。 1:メインウェーブがあります0:メインウェーブなし。 D9はエコーを示す6番目の位置です。 1:エコーがあります、0:エコーなし D9 5番目の位置はレーザーステータスを示します。 1:通常のレーザー、0:レーザー断層 D9はタイムアウトフラグの4番目のビット、1:通常、0:タイムアウト D9は3番目の位置で無効です(1に設定)。 D9 2番目の位置はAPDステータスを示します。 1:通常、0:エラー D9は、以前のターゲットがあるかどうかを示す最初の位置です。 1:以前のターゲット0:以前のターゲットはありません(視覚界のターゲット)。 D9 0番目のビットは、後続のターゲットがあるかどうかを示します。 1:後続のターゲット、0:後続のターゲットなし(メインターゲットの後のターゲットは後続のターゲットです) |
14バイト |
11 | 0x02 | 連続範囲(単一のターゲット、2番目と3番目のターゲットのゼロ、ターゲットの開始と終了時の3番目のターゲットの場合はゼロ) | D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 |
D8-D6最初のターゲット距離(ユニット0.1m) D5-D3 2番目のターゲットまでの距離(ユニット:0.1m) D2-D0 3番目のターゲット距離(ユニット0.1m) 3。目標は近くから遠くまでです D9(BIT7-BIT0)フラグバイト: D9は、メイン波を示す7番目のビットです。 1:メインウェーブがあります0:メインウェーブなし。 D9はエコーを示す6番目の位置です。 1:エコーがあります、0:エコーなし D9 5番目の位置はレーザーステータスを示します。 1:通常のレーザー、0:レーザー断層 D9はタイムアウトフラグの4番目のビット、1:通常、0:タイムアウト D9は3番目の位置で無効です(1に設定)。 D9 2番目の位置はAPD状態を示します。 1:通常、0:エラー D9は、以前のターゲットがあるかどうかを示す最初の位置です。 1:以前のターゲット0:以前のターゲットはありません(視覚界のターゲット)。 D9 0番目のビットは、後続のターゲットがあるかどうかを示します。 1:後続のターゲット、0:後続のターゲットなし(メインターゲットの後のターゲットは後続のターゲットです) |
14バイト |
12 | 0xeb | 番号クエリ | D17……D0 | D17 D16 D15 D14 D13 D12マシンモデルコード全体 D11D10製品番号 D9 D6ソフトウェアバージョン D5 D4 APD番号 D3 D2レーザー数 FPGAのバージョンD1 |
22バイト |
注:definedデータバイト/ビット、デフォルトは0です。 |
製品の詳細については、Jioptik にお問い合わせください。
