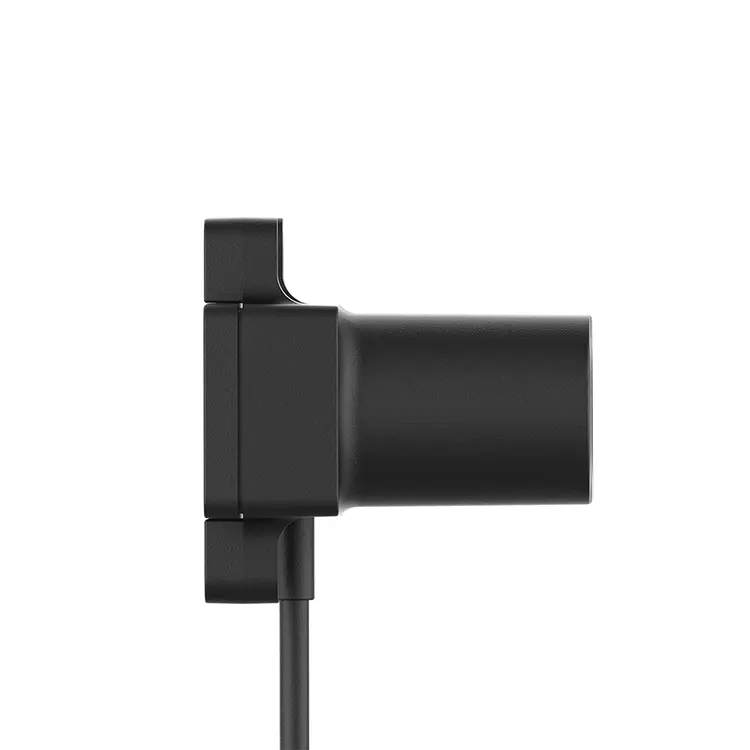

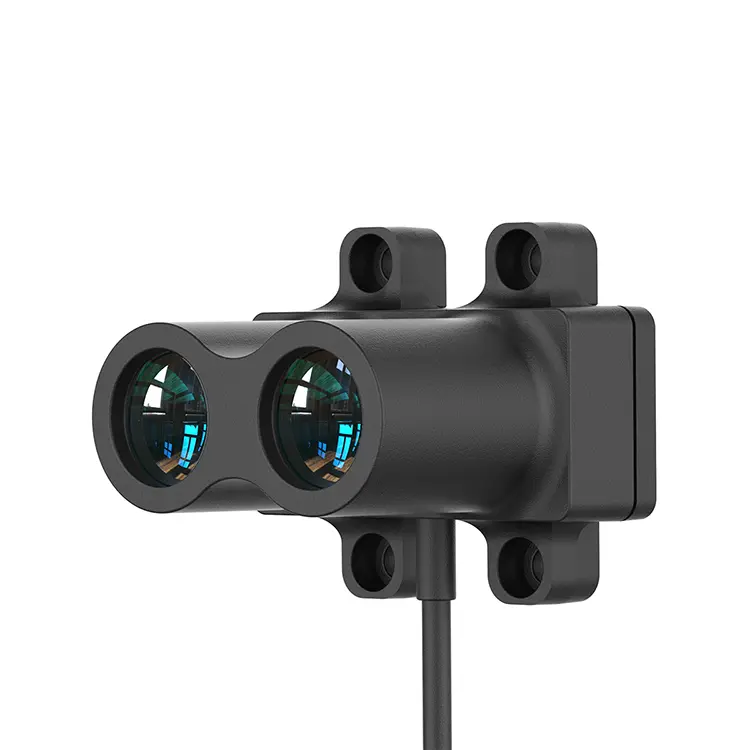

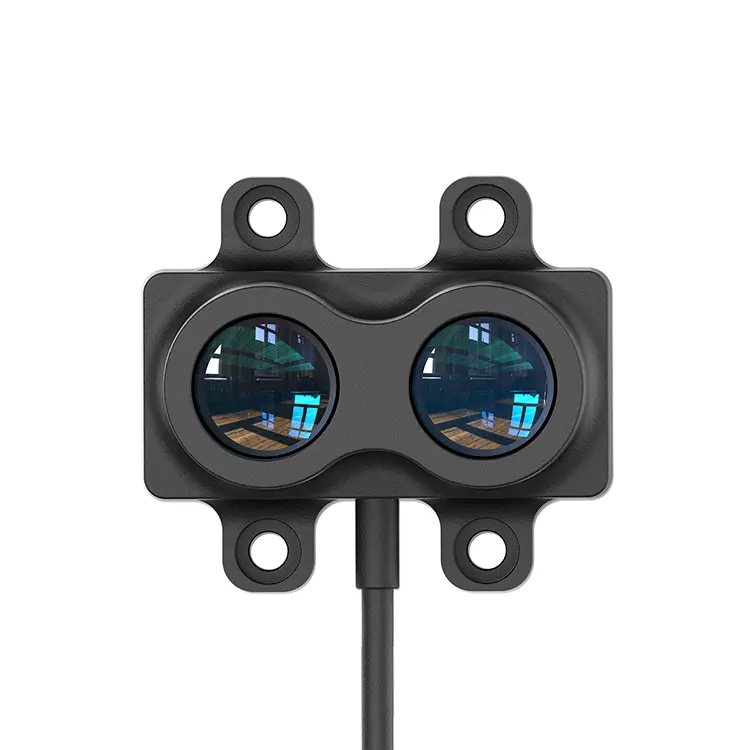

STA-LR-A20M TOFレーザーレーダーレーダーセンサーは、コスト効果の高い短距離レーザーレーザーセンサーであり、拘束に基づいて大幅にアップグレードおよび最適化されています。その範囲は、より効率的な光学システムと最適化された回路設計により、最大20mに達する可能性があります。より高い範囲のパフォーマンスを確保する一方で、それはまた、盲点と消費電力で優れたパフォーマンスを示します。アルゴリズムのアップグレードと最適化により、さまざまな環境でのエラーパフォーマンスも大幅に改善されています。
STA-LR-A20高精度レーザーレーダーレーダーレンズは、コーティングされたガラスレンズを採用して、透過率を改善し、より明確な範囲を達成し、ガラスの硬度、スクラッチ抵抗、耐食性、および拡張サービス寿命を備えています。組み込まれた温度補償により、-40°C〜+70°Cの広い動作温度範囲で正確な測定が可能になります。無人航空機の高さ制御、インテリジェント輸送、インテリジェントな駐車場、スマートな農業などのフィールドに広く適用できます。
| 製品モデル | STA-LR-A20 | |
| 製品のパフォーマンス | 測定範囲 | 20m@90％; 7m@10％ |
| 測定頻度 | 1-2000Hz | |
| 再現性 | ＜3cm | |
| 範囲の精度 | ±3cm（≤6m）、±0.5％（＞6m） | |
| 範囲解像度 | 1cm | |
| 保護のクラス | IP65 | |
| 周囲光に対する抵抗 | 100klux | |
| 光学パラメーター | フィールド角 | 47mard （2.7°） |
| レーザービーム発散角 | 34mard （1.9°） | |
| レーザービーム波長 | 850nm | |
| 目の安全 | クラスI（IEC 60825 - 1：2014） | |
| コミュニケーション インタフェース |
通信インターフェイス | lvttl/rs485/i/iic |
| 機械的インターフェイス | XH-4P端子（XHP-4） BMWケーブルコネクタ 管状端子（E0508） |
|
| 機械 電気パラメーター |
供給電圧 | 5V |
| 最大消費電力 | ＜160MW | |
| その他 | 全体的な次元 | 30*30*34mm |
| 動作温度 | -20℃-70℃ | |
| 重さ | 20g | |
| 線の長さ | 35cm | |
| 注：範囲の精度、範囲解像度、繰り返しの精度などはすべて、25の拡散反射率（90％反射率）の条件下で屋内でテストされました。条件の変化は、測定結果の変動につながる可能性があります。 | ||
LRシリーズ高精度レーザーレーダーレーダーには、6つのインターフェイスと3つのコネクタがあります。
6種類のインターフェイス
●通信カテゴリ：LVTTL/IIC/RS485（MODBUS）
●スイッチタイプ：I0（3。3V）/I0（NPN）/IO（PNP）

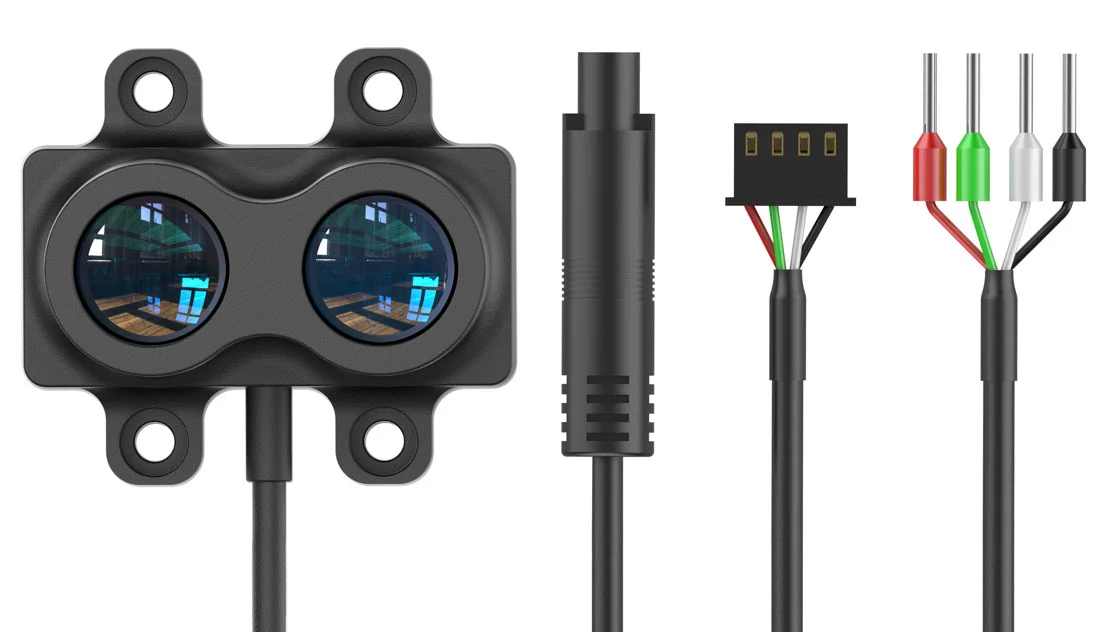

3種類のコネクタ
●XH-4Pコネクタ（デフォルト）：電子エンジニアが広く使用しているコネクタ。
●BMWケーブルコネクタ（カスタマイズ）：IP67ダストプルーフとコネクタでの防水、プラグが簡単でプラグを抜く。
●チューブターミナル（モデル：E0508）：自動化機器で広く使用されているタイプの配線端子。
LRシリーズレーザーレーダーのレーダーは、改善されたテクノロジーを使用し、工場以前の署名と組み合わせると従来のパルスTOFメソッドの利点を継承し、LRXXシリーズのバランスの精度と速度を高め、屋外でうまく機能します。
製品の詳細については、Jioptik にお問い合わせください。
